■開発中製品

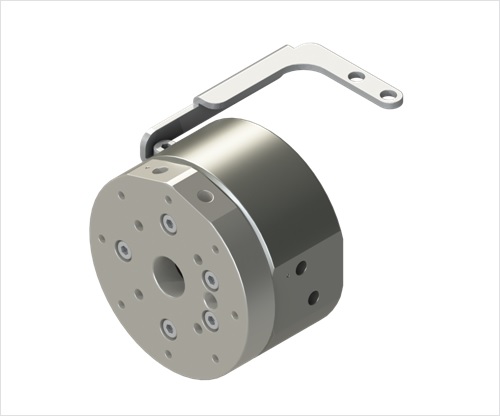

【概要】
ロボットに簡単取付!
ロボットハンドのチューブの「ねじれ」「干渉」を防止
【特長】
1.各社ロボットへの直接取付が可能
2.ロボットハンド長さを配慮した薄型化を実現
3.ロボットのチューブ配管が簡単
【動画】
YouTubeで公開中
動画はこちらから
【仕様表】※1
タイプ | ロボット専用タイプ※2 |
型式 | NRJ5-2R□※3 |
回路数 | 2回路 |
使用流体 | 空気 |
シール構造 | 弾性体シール |
軸受構造 | 両端ベアリング支持 |
接続口径 | M3×P0.5 |
使用圧力 | 許容圧力:-100kPa~0.7MPa 推奨使用圧力:0.5MPa以下 |
流路断面積 | 0.35mm2 |
流量(0.5MPa時)※4 | 20L/min(ANR) |
製品温度※5 | 5℃~60℃ |
始動回転トルク | 0.05N・m |
許容回転数 | 200rpm以下 |
質量 | 120g |
保護等級※6 | IP40 |
付属品 | あり(取付ブラケット) |
対応ロボット | 種類 | 6軸 |
可搬質量 | 2~7kg |
※1 開発中製品の為、仕様が変更になる場合があります。
※2 仕様表に記載のない製品も取り扱っています。
詳細は、別途お問い合わせください。
※3 NRJ5-2R□の□部には、各メーカーの識別記号が
入ります。詳細は、別途お問い合わせください。
※4 真空圧でのご使用は、別途ご相談下さい。
※5 寒冷下で使用しますと、水滴およびリーク発生を起こすことが
あります。また、5分間以上連続回転をおこないますと製品の
使用温度を超え、継手、ベアリングなどの破損の原因と
なります。
※6 ロータリージョイントの保護等級は、製品の初期値となります。
経年劣化により、低下します。
